Solo granulador del tornillo de la granulación del PVC de la granulación del tornillo gemelo mojado de la máquina
La manera de trabajo principal del granulador del PVC está granulando con la granulación mojada. A través de una determinada cantidad de agua o de vapor, el fertilizante básico completamente químicamente se reacciona después de que el cuerpo se humedezca en el cilindro. Bajo ciertas condiciones de fase líquidas, el movimiento giratorio del barril se utiliza para hacer la presión de la protuberancia del material en la bola.
La ventaja principal es utilizar el vapor para calentar la humedad, para mejorar la temperatura del material de la granulación sí mismo, para reducir el agua de la granulación, para reducir la carga del secador, y para mejorar el rendimiento laboral. El índice de granulación del granulador del tambor rotatorio puede alcanzar el 70%, y el equipo es en funcionamiento simple y conveniente en funcionamiento, flexibles en mantenimiento. El equipo se alinea con el polietileno ultra de molecularidad elevada del peso (UHMW-PE), que elimina el fenómeno pegajoso de la pared del material, reduce la fuerza de trabajo de los trabajadores, y prolonga grandemente la vida de servicio del equipo.
Introducción de la máquina
| Modelo |
Máquina |
Cantidad |
| 1 |
mezclador de la velocidad 200L |
1 sistema |
| 2 |
Alimentador espiral |
1 sistema |
| 3 |
Alimentador medidor del tornillo gemelo |
1 sistema |
| 4 |
Extrusor de tornillo del gemelo GS-65 |
1 sistema |
| 5 |
Conector |
1 sistema |
| 6 |
Extrusor de solo tornillo GSD-150 |
1 sistema |
| 7 |
cambiador automático de la pantalla de la placa hidráulica |
1 sistema |
| 8 |
Sistema caliente del corte de la refrigeración por aire |
1 sistema |
Parámetro técnico
Capacidad ......... 200-600Kg/h
Una cantidad de la alimentación ...... menos que 120Kg/h
Volumen total/volumen eficaz ........ de 300L/150L
Velocidad ........ los 380/735r.p.m del eje
Polo del cambio de la regulación de la velocidad ......
Uno mismo-fricción de la manera de la calefacción ......
Calefacción material/tiempo de mezcla ...... en la temperatura ambiente de cerca de 110 C /10min
Descargando la manera ...... neumática
Presión del aire comprimido de la descarga ...... 0.39~0.49MPa
Motor ...... Motor de CA
Acero inoxidable interno del material del cilindro ......
Fundición de aluminio del material de la cubierta del pote ...... Z102
Material de la fundición de aluminio del puerto de la descarga ...... Z102
Material de mezcla de la agitación ......... Acero inoxidable…
Alimentador de tornillo 500 del alimentador de tornillo ......., acero inoxidable de la tolva.
Máquina de primera planta
Caja de la desaceleración
1) las piezas de distribución de la desaceleración y del esfuerzo de torsión son integradas en una, y la estructura es compacta.
2) el transporte radial del rodamiento de rodillos de aguja y la desaceleración del transporte aprietan el sistema de distribución;
3) el engranaje se hace del material de alta calidad de la aleación, la precisión es manufacturada según la exactitud del engranaje cilíndrico ISO1328-1995, y se carburan y se endurecen todos los engranajes. El perfil del diente es arreglado por el software de pulido especial para asegurar fuerza del engranaje, la vibración uniforme de la carga del diente, de alta resistencia, de poco ruido y baja.
tornillo
1) el tornillo es una estructura de unidad de creación;
2) material del mandril: 40CrNiMoA, un elemento roscado, y mandril para la conexión espiral, la asamblea de alta resistencia, grande y el desmontaje portadores, fáciles.
3) el material del elemento del tornillo es el acero de herramienta de alta velocidad de alta calidad W6MO5CR4V2, vacío de alta temperatura que apaga el tratamiento térmico.
4) dureza total: HRC60-64;
5) la cabeza y el casquillo de tornillo están conectados con los dientes reversos para asegurar la cerradura.
Barril
1) material: el acero 45# es la base, y el agujero interno es buje doble de alta calidad de la aleación.
2) el primer cuerpo del cilindro es el cuerpo del cilindro de alimentación, el sexto cuerpo del cilindro es un cuerpo natural del cilindro del extractor, el noveno cuerpo del cilindro es un cuerpo del cilindro del vacío, y el otro cuerpo del cilindro es un cuerpo cerrado del cilindro.
3) el tubo es refrescado por el agua suave.
4) los seis pernos de alta resistencia de la esquina internos están conectados entre los cilindros.
5) sección de calefacción: la zona de la alimentación no es heated, y la otra utiliza el calentador de alta calidad de la fundición de aluminio.
Máquina de la segunda etapa
Caja de la desaceleración:
una impulsión del engranaje con el asiento duro del empuje de la cara del diente de la alta precisión diseñado por el profesional de la serie de ZLYJ para el extrusor de solo tornillo se diseña para adoptar las diversas especificaciones técnicas estipuladas en JB/T8853-2001 “reductor cilíndrico del engranaje”. El eje de salida adopta 42CrMo de alta resistencia, y otras ruedas de engranaje y piezas del eje se utilizan para el material de alta resistencia 20CrMnTi. Material: el engranaje es procesado por la carburación, apagando y moliendo, la precisión del engranaje es alta y la dureza es alta, la precisión del engranaje es GB10095-88,6, la dureza de la superficie del diente es HRC-54 a 62, el cojinete de empuje se arregla en la parte frontal del eje de salida hueco, el empuje axial del tornillo se sujeta al funcionamiento del tornillo, la máquina entera es pequeña, la fuerza de sustentación es alta, la transmisión es estable.
Tornillo
1) el material es 38CrMoALA la nitruración, nitruración HV950-1050, profundamente 0.6-0.75m m, fragilidad menos de II el grado, tornillo que platea la galjanoplastia de cromo dura.
2) la base del tornillo es refrescada por el agua
Barril
1) el material es 38CrMoALA la nitruración, nitruración HV950-1050, profundamente 0.6-0.75m m, fragilidad menos el grado de II;
2) el cilindro es refrescado por el agua.
3) se ranura el tubo, se hace el tubo de cobre, y se refresca el agua.
4) el escudo se añade al cilindro, y el acero inoxidable se hace de.
5) sección de calefacción: usando el calentador de alta calidad de la fundición de aluminio
6) la cabeza de la máquina es calentada por la máquina de la temperatura del molde
Parámetros técnicos principales:
| Amasadora |
Capacidad |
110L |
| Salida |
100-140 kg/batch |
| Poder del motor |
180 kilovatios |
| Extrusor de tornillo del gemelo GS-75 |
Poder del motor principal |
132 kilovatios |
| diámetro del tornillo |
71 milímetros |
| Tornillo L/D |
36:1 |
| Extrusor de solo tornillo GSD-180 |
Poder del motor principal |
75kw |
| Diámetro del tornillo |
180 milímetros |
| tornillo L/D |
9:1 |
servicio y soporte técnico de la Después-venta:
Servicios de las preventas
* cualquier preocupación de nuestra máquina por el correo electrónico/el teléfono será contestada CUANTO ANTES en el plazo de 24 horas
* investigación y ayuda asesor
* contestación rápida.
* vea nuestra fábrica
Servicio post-venta
* Traning cómo instalar la máquina, entrenando a cómo utilizar la máquina
* los ingenieros están disponibles mantener la maquinaria en ultramar
* una garantía del año para la máquina cuenta con el recambio, nosotros puede suministrar servicio de por vida de la tecnología para solucionar cualquier forma del problema usted.
Contacto
Equipo Co., Ltd de la protuberancia del GS-mach de Nanjing
Parque industrial de No.12 Shanghu, calle de Jiangning, distrito de Jiangning, Nanjing China
Teléfono móvil Whatsapp: +86 18851021602
Teléfono: 86-25-81030382-8:00~17:00
Fax: 86-25-52790852
Correo electrónico: extruder5@njgsmach.com
Web: http://www.plasticpelletextruder.com

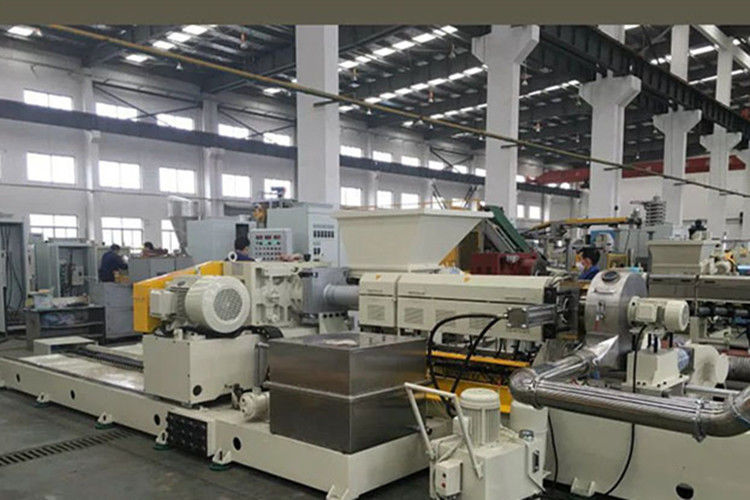

Imagen del producto:
